[Cloud Skills Boost] Enterprise Database Migration - Networking for Secure Database Connectivity ⑥

< Lab >

---

Lab into : Using Terraform to Create Clients and Servers

실습: Terraform을 사용하여 클라이언트 및 서버 만들기



• Terraform을 사용해 공용 및 사설 네트워크 모두에서 클라이언트 및 서버 VM을 생성
• 서로 통신할 수 있도록 이들 간의 통신을 설정

Using Terraform to Create Clients and Servers

Terraform을 사용하여 클라이언트 및 서버 만들기



• 클라이언트 및 서버 VM 만들기
  (데이터베이스 서버 역할을 하기 위해 사설 네트워크에 Linux 가상 머신을 프로비저닝하고
  관리자로 데이터베이스 서버에 연결하기 위한 배스천 호스트로 사용할 수 있는 가상 머신을 생성)

1. Project info에서 프로젝트 ID를 복사





   +) 프로젝트 ID : qwiklabs-gcp-04-017a6df4c63a
2. 클라우드 쉘을 열어서 실습의 완료된 버전이 포함된 GitHub 리포지토리를 복제 후 폴더 변경


   git clone https://github.com/GoogleCloudPlatform/training-data-analyst

   cd ~/training-data-analyst/courses/db-migration/terraform-clients-servers/

3. 이 폴더에 마지막 실습에서 완료된 Terraform 파일이 있는 것 확인


   ls






4. Open Editor를 클릭해 terraform.tfvars 파일을 열어 project_id 변수를 프로젝트의 ID와 일치하도록 변경


   # GCP Settings
   project_id    = "qwiklabs-gcp-04-017a6df4c63a"
   gcp_region_1  = "us-central1"
   gcp_zone_1    = "us-central1-a"

   # GCP Network Variables
   subnet_cidr_public  = "10.1.1.0/24"
   subnet_cidr_private  = "10.2.2.0/24"

5. 사설 네트워크에 Debian Linux 머신을 생성하기 위해 vm-mysql-server.tf라는 파일에 Terraform 코드를 추가


   # Create a MySQL Server in Private VPC
   resource "google_compute_instance" "mysql-server" {
     name         = "mysql-server-${random_id.instance_id.hex}"
     machine_type = "f1-micro"
     zone         = var.gcp_zone_1
     tags         = ["allow-ssh", "allow-mysql"]
     boot_disk {
       initialize_params {
         image = "debian-cloud/debian-9"
       }
     }
     network_interface {
       network        = google_compute_network.private-vpc.name
       subnetwork     = google_compute_subnetwork.private-subnet_1.name
     #  access_config { }
     }
   }
   output "mysql-server" {
     value = google_compute_instance.mysql-server.name
   }
   output "mysql-server-external-ip" {
     value = "NONE"
   }
   output "mysql-server-internal-ip" {
     value = google_compute_instance.mysql-server.network_interface.0.network_ip
   }​


6. 해당 서버를 관리하는 데 사용하는 공용 네트워크에 시스템을 만들기 위해 vm-mysql-client.tf 파일에 Terraform 코드를 추가
   이 서버는 공용 네트워크에 있으므로 SSH로 연결할 수 있음


   # Create MySQL Client in Public VPC
   resource "google_compute_instance" "mysql-client" {
     name         = "mysql-client-${random_id.instance_id.hex}"
     machine_type = "f1-micro"
     zone         = var.gcp_zone_1
     tags         = ["allow-ssh"]
     boot_disk {
       initialize_params {
         image = "debian-cloud/debian-9"
       }
     }
     network_interface {
       network        = google_compute_network.public-vpc.name
       subnetwork     = google_compute_subnetwork.public-subnet_1.name
       access_config { }
     }
   }
   output "mysql-client" {
     value = google_compute_instance.mysql-client.name
   }
   output "mysql-client-external-ip" {
     value = google_compute_instance.mysql-client.network_interface.0.access_config.0.nat_ip
   }
   output "mysql-client-internal-ip" {
     value = google_compute_instance.mysql-client.network_interface.0.network_ip
   }


7. 공용 네트워크에서 MySQL 서버로의 통신을 허용하는 방화벽 규칙을 생성하기 위해
   vpc-firewall-rules-private.tf 파일 끝에 Terraform 코드를 추가


   # allow MySQL only from public subnet
   resource "google_compute_firewall" "private-allow-mysql" {
     name    = "${google_compute_network.private-vpc.name}-allow-mysql"
     network = google_compute_network.private-vpc.name
     allow {
       protocol = "tcp"
       ports    = ["3306"]
     }
     source_ranges = [
       "${var.subnet_cidr_public}"
     ]
     target_tags = ["allow-mysql"]
   }

8. Terraform을 초기화하고 계획을 생성

   terraform init
   terraform plan

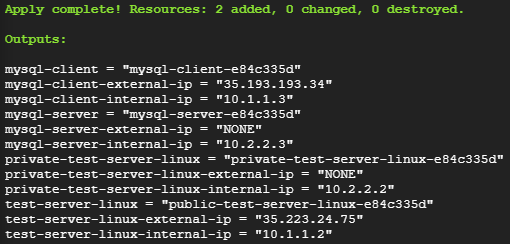

9. 리소스를 생성


   terraform apply -auto-approve​






• 데이터베이스 서버 관리 (원격 연결을 위해 데이터베이스 서버를 구성하고 사용자 계정을 추가)

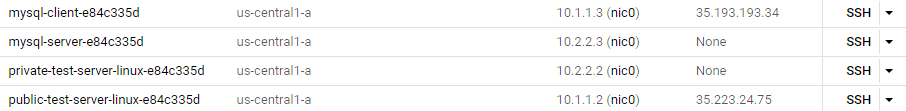

1. 콘솔에서 Compute Engine을 클릭해 머신이 나열된 것 확인





2. mysql-server- 머신을 찾고 내부 IP 주소를 기록해둠
   +) 내부 IP 주소 : 10.2.2.3
3. mysql-client- 머신을 찾고 해당 머신에 SSH 연결
4. 클라이언트에 연결되면 해당 컴퓨터에서 서버로 SSH를 수행하여 IP 주소가 올바른지 확인


   ssh 10.2.2.3

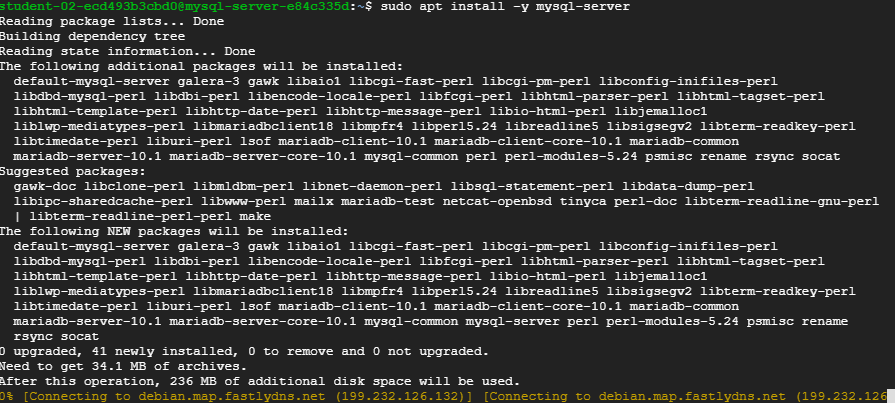

5. 인터넷에 액세스하려고 할 때 실패하는 것을 확인 후 Ctrl + c를 입력해 명령을 종료


   sudo apt install -y mysql-server​



   0%로 실패

6. 콘솔에서 네트워크 서비스 - Cloud NAT 클릭 후 시작하기를 눌러 NAT 생성할 수 있으나
   Terrafor에서 이 작업을 수행하기 위해 취소
7. 클라우드 쉘에서 cloud-nat.tf 파일을 추가하고 Terraform 코드를 추가


   resource "google_compute_router" "nat-router" {
     name    = "nat-router"
     region  = google_compute_subnetwork.private-subnet_1.region
     network = google_compute_network.private-vpc.id
     bgp {
       asn = 64514
     }
   }
   resource "google_compute_router_nat" "private-nat" {
     name                               = "private-nat"
     router                             = google_compute_router.nat-router.name
     region                             = google_compute_router.nat-router.region
     nat_ip_allocate_option             = "AUTO_ONLY"
     source_subnetwork_ip_ranges_to_nat = "ALL_SUBNETWORKS_ALL_IP_RANGES"
     log_config {
       enable = true
       filter = "ERRORS_ONLY"
     }
   }​

8. 오류가 없는지 확인 후 NAT를 생성


   terraform plan

   terraform apply -auto-approve






9. MySQL 서버에 연결된 SSH창으로 돌아가 MySQL 재설치시 제대로 동작하는 것 확인 가능


   sudo apt-get update
   sudo apt-get install -y mysql-server​

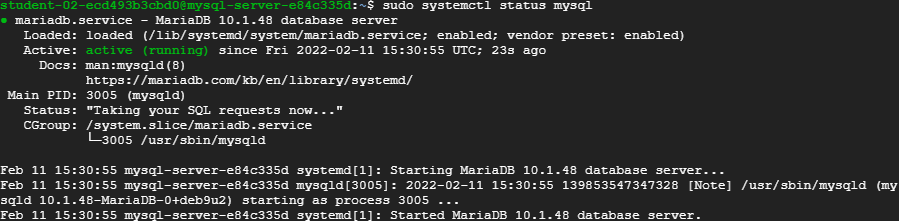

10. MySQL이 실행 중인지 확인 및 루트 사용자 암호 생성 후 데이터베이스에 로그인


    sudo systemctl status mysql

    sudo mysql_secure_installation

    sudo mysql -u root -p

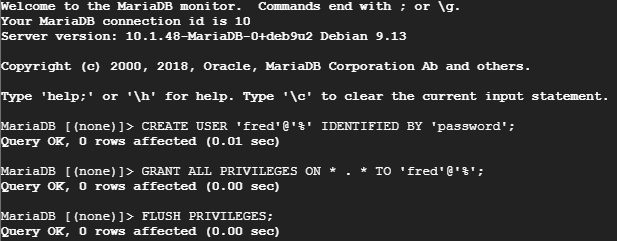

11.  클라이언트 시스템에서 로그인하기 위해 password라는 암호를 가진 fred 사용자 계정 생성 후 MySQL 클라이언트 종료


    CREATE USER 'fred'@'%' IDENTIFIED BY 'password';
    GRANT ALL PRIVILEGES ON * . * TO 'fred'@'%';
    FLUSH PRIVILEGES;

    exit



12. 기본적으로 데이터베이스 서버는 로컬 시스템의 연결만 수신 대기하므로 구성 파일을 수정 후 Ctrl + x를 입력해 종료 후 저장


    sudo nano /etc/mysql/mariadb.conf.d/50-server.cnf

    bind-address            = 127.0.0.1 # 이를 주석 처리






13. 데이터베이스를 다시 시작한 후 서버를 종료하고 클라이언트 VM으로 돌아감


    sudo /etc/init.d/mysql restart

    exit​

• 클라이언트에서 데이터베이스에 연결
  (클라이언트 시스템에서 데이터베이스 서버에 연결하기 위해 MySQL 클라이언트 소프트웨어를 설치)

1. 클라이언트 시스템에서 MySQL 데이터베이스에 연결


   sudo apt-get update
   sudo apt-get install -y mysql-client

2. 데이터베이스에 연결


   mysql -h 10.2.2.3 -u fred -p'password'






3. SSH 세션을 닫고 Cloud Shell 터미널로 돌아간 후 실습의 앞부분에서 생성한 모든 항목을 삭제


   terraform destroy -auto-approve
